РОУ и ОУ
Редукционно-охладительные установки
Назначение редукционно-охладительных установок (РОУ) - снижение давления и температуры перегретого пара до заданных значений (как правило, до значений, близких насыщению).
РОУ представляет из себя готовый узел, смонтированный на раме и имеет следующие подключения:
- Ввод перегретого пара;
- Выход редуцированного охлажденного пара;
- Подвод охлаждающей воды;
- Отвод конденсата;
- Выход на свечу от предохранительного устройства.
Область применения
Редукционно-охладительные установки применяют для уменьшения нагрузки на турбинах, в качестве резерва противодавленческих турбин и в резерв отбора пара с турбин, отпуск пара соответствующих параметров при остановке теплофикационной турбины, подача пара на пиковые бойлеры и снабжение паром турбин низкого давления при остановке турбин выского давления, а также для постоянной подачи редуциорованного насыщенного пара потребителю.
Принцип работы
Пар в РОУ после вводного запорного вентиля через грязевой фильтр поступает на редукционный клапан, в котором происходит снижение давления (дросселирование) пара с сохранением скрытой теплоты (изоэнтальпийный процесс). При этом температура перегретого пара несколько снижается - это необходимо учитывать.
Снижение температуры перегретого пара осуществляется вводом или впрыском охлаждающей воды непосредственно в паропровод при помощи охлаждающих устройств. Для форсуночных водяных инжекторов давление воды должно значительно превышать давление в паропроводе. Для струйных эжекторов (пульверизаторов) и эжекторов-смесителей (пароохладителей Вентури) давление воды не должно превышать давление пара.
Охлаждающая вода испаряется за счет теплоты пара, снижая его температуру до необходимого значения. Количество подаваемой воды контролируется регулирующим клапаном с электроприводом, управляемом в автоматическом режиме контроллером по сигналу датчика температуры, установленного на расстоянии по крайней мере 10 метров от охлаждающего устройства. Уставка температуры задается на Tнасыщения+5°С для исключения затопления паропровода охлаждающей жидкостью и стабильной работе на изменяющихся режимах.
Стоит отдельно отметить о необходимости прямолинейных участков до охладительной установки (5 диаметров) и после - 10 метров (для исключения эрозии паропровода вспрыскиваемой водой).
На выходе из РОУ помимо контрольно-измерительных приборов (манометр, термометр) и запорного вентиля, также должен устанавливаться предохранительный клапан для защиты оборудования от высокого давления.
Типовая схема редукционно-охладительной установки (РОУ)
Редукционно-охладительная установка на базе регулируемого эжектора с непосредственным впрыском Baelz 591
Схема потоков и их скорости в РОУ Baelz 591
Охладительные установки
Охладительные установки (ОУ) предназначены для снижения температуры перегретого пара до температуры насыщения при данном давлении. Они могут быть как частью редукционно-охладительной установки (РОУ), так и отдельным устройством.
Принцип действия.

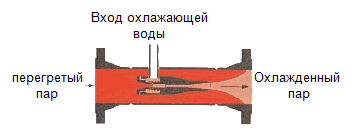

Охладительные насадки обеспечивают распыление потока воды по ходу потока пара, осуществляя необходимое смешивание и испарение, при котором температура перегретого пара снижается до температуры насыщения.
При охлаждении перегретого пара объем воды, необходимый для приведения параметров пара к состоянию насыщения, определяется формулой:
| , где |
 |
| Qw – объем охлаждающей воды [кг/ч], |
| Qst – расход пара [кг/ч], |
| h1 – энтальпия охлаждаемого пара [ккал/кг], |
| h2 – энтальпия охлажденного пара [ккал/кг], |
| hw – энтальпия охлаждающей воды [ккал/кг]. |

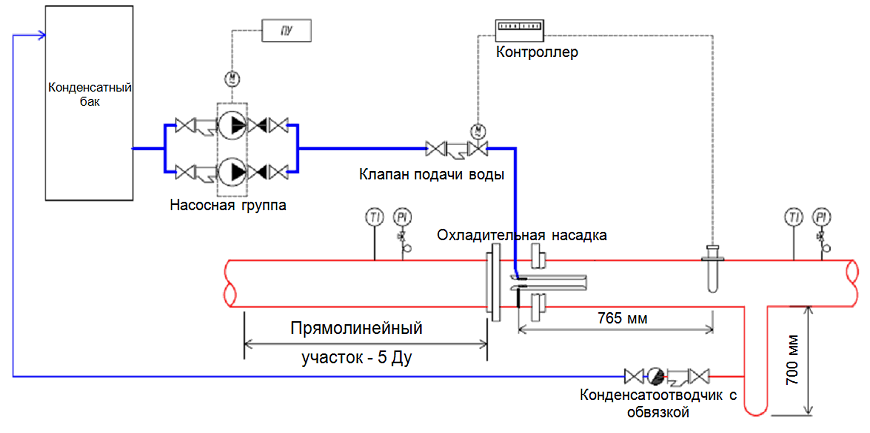

Типовая схема охладительной установки ОУ
Следует помнить, что при организации отвода конденсата диаметр колена-отстойника должен быть равен диаметру главного паропровода при Ду паропровода ≤ 100 мм. При диаметре паропровода >100 мм диаметр колена отстойника равен ½ Ду паропровода.
|
