Струйные эжекторы (пульверизаторы)

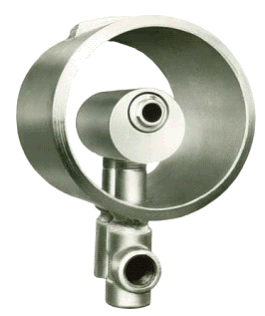

Пароохладитель струйный (пульверизатор) SE-6970
Пароохладитель струйный (пароводяной эжектор)
Диапазон регулирования: 50:1
Давление пара Р на силовом входе эжектора:
Pmin = 0,35 МПа
Р > 1,4 х {давление охлаждаемого пара абс}
Паропроводы: DN80 … DN1000
Конструкция: проходная (Тип С), погружная (Тип D)
|
| Тип С |
Тип D |
Диффузор с острым углом расширения обеспечивает полное
перемешивание и нагрев воды до температуры насыщения до
достижения пароводяной смеси стенок паропровода.
|
 |
Минимальная температура охлаждения: + 6°С выше температуры насыщения.
Область применения: РОУ (как правило) |
Схема включения: с рециркуляцией SE-6970 (Рис.1а), без рециркуляции SE-6972 (Рис.1б). |
 |
 |
| Рис.1а – SE-6970 |
Рис.1б – SE-6972 |
|
Замечание 1. При охлаждении перегретого пара на низких скоростях в диапазоне от 1/50 до 1/4
номинальной скорости пара всегда образуется конденсат, который не испаряется и оседает в нижней
части горизонтального паропровода. Поэтому пар не охлаждается до уровня близкого к температуре
насыщения, а регулирующий клапан добавляет воду в эжектор, обводняя паропровод.
Стандартное решение состоит в установке узла сбора и отвода конденсата (избыточной воды) из
паропровода в насосную станцию, откуда охлажденная вода под давлением возвращается в ОУ.
Компанией S-K впервые реализовано вторичное использование конденсата в режиме
рециркуляции (SE-6970), что позволяет обеспечить регулирование в наибольшем диапазоне расходов
воды, повысить быстродействие пароохладителя и снизить расход воды в ОУ при низких скоростях пара.
Замечание 2. Алгоритм управления ОУ должен предусматривать опережающую подачу силового пара
на эжектор и его отключение только после прекращения подачи охлаждающей воды.
|
|
