Системы мониторинга запорной арматуры и конденсатоотводчиков
Микропроцессорные системы диагностики арматуры AIM
Современная инспекция и оперативная диагностика регулирующей и запорной арматуры - необходимое условие для надежной работы и планирования обслуживания Вашей системы.
Узнай настоящее и будешь готов к будущему!
Неосведомленность о текущем состоянии оборудования - источник множества проблем!
Известно, что в условиях использования большого количества регулирующей и запорной арматуры, выход из строя одного или нескольких устройств может остаться незамеченным, что служит источником значительных потерь в настоящем, и потенциальной причиной серьезной аварии в будущем. Выход устройства из строя можно предотвратить, зафиксировав лишь первичные причины проявления неполадок в работе, например утечек пара. Приборы AIM позволяют без привлечения высококвалифицированного персонала оперативно выявить первые признаки неполадки клапанной арматуры - конденсатоотводчиков с перевернутым стаканом, биметаллических, термостатических, термодинамических, а также регулирующих и предохранительных клапанов, задвижек, вентилей, шаровых кранов. Оперативное выявление начальной стадии утечки экономит значительные затраты на полную замену устройства в будущем, тогда как в настоящем зачастую можно обойтись лишь небольшим ремонтом. AIM полностью исключает затраты на привлечение персонала для поиска источника неполадки и сводит к минимуму время ее выявления. Анализ результатов работы системы диагностики позволяет также оптимизировать построение графиков ППР.
AIM - универсальный микропроцессорный прибор для непрерывного мониторинга работоспособности регулирующих, предохранительных клапанов, запорной арматуры, а также конденсатоотводчиков всех типов. Принцип действия основан на одновременном непрерывном изменении и микропроцессорной обработке до 4 физических параметров (ультразвуковой уровень, температура, давление, проводимость). Монтаж AIM осуществляется вблизи контролируемого оборудования (Рис.1). Индикация на месте (автономное исполнение) или на диспетчерском центре (сетевое исполнение).
![](/appek.nsf/1f27979d2b58ff16c3257036002d9890/41434e54ae09b12dc32577730037691b/Body/0.1226?OpenElement&FieldElemFormat=jpg)
Рис.1 Монтаж датчика AIM
Внедрение систем диагностики на базе AIM обеспечивает:
- Снижение потерь энергии
- Снижение затрат на обслуживание
- Снижение затрат на ремонт
- Снижение затрат на инспекцию
- Монтаж/демонтаж без остановки оборудования
- Возможность расширения структуры системы диагностики
Технические данные:
- Возможность подстройки ультразвукового диапазона
- Возможность подстройки температурного диапазона
- Степень защиты IP-65
- Размеры: 132 х 241 х 108 мм
- Алюминиевый корпус
- Искробезопасное исполнение EEx ia IIC T6 по запросу

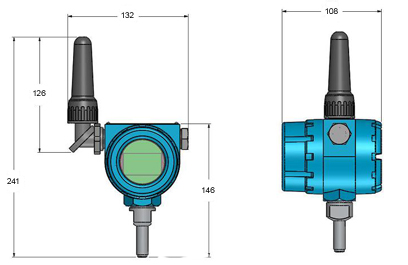

Размеры датчика AIM:
![](/appek.nsf/1f27979d2b58ff16c3257036002d9890/41434e54ae09b12dc32577730037691b/Body/2.3440?OpenElement&FieldElemFormat=jpg)
Построение системы мониторинга на базе беспроводных датчиков AIM
Система контроля работоспособности конденсатоотводчиков и предохранительно-запорной арматуры AIM
Описание
Датчики AIM являются беспроводными устройствами, которые эффективно контролируют и оценивают работу конденсатоотводчиков и предохранительно-запорной арматуры. Датчики AIM позволяют определить такие проблемы как неработающий (закрывшийся, незакрывающийся) конденсатоотводчик, утечки предохранительных клапанов и запорной арматуры, а также показания температуры поверхностей. В датчиках используется беспроводная технология WirelessHART, которая обеспечивает непрерывный мониторинг системы в режиме реального времени. Данные транслируются через шлюз на удаленную систему диспетчеризации данных по беспроводной связи или с помощью кабеля Ethernet. Датчики AIM были разработаны в результате альянса двух компаний – Armstrong International и Emerson Process Management.
Техническая информация:
Выход: WirelessHART 2.4 GHz
Дисплей (опция): ЖК 34х14 мм
Температура эксплуатации:
с дисплеем: -30…80°С
без дисплея: -40…90°С
Максимальная температура трубопровода: 315°С
Материалы: Корпус - аллюминий
Уплотнения - нитрил
Стержень – нерж. сталь
Антенна – нейлон
Элемент питания: Литий-ионная батарея TLH-5920
Вес: 1 кг

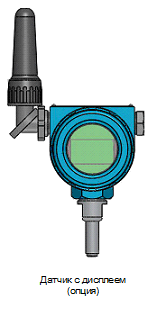

![](/appek.nsf/1f27979d2b58ff16c3257036002d9890/41434e54ae09b12dc32577730037691b/Body/63.2A30?OpenElement&FieldElemFormat=gif)
Особенности устройств мониторинга AIM.
Датчик AD5000 - акустический мониторинг предохранительных клапанов.
- немедленное уведомление об утечках предохранительных клапанов;
- немедленное определение местонахождения неисправного клапана;
- предупреждение о больших количествах сброса пара;
- способность определить количество потерь (с помощью встроенного ПО).
Датчик ST5700 - мониторинг конденсатоотводчиков.
- немедленное уведомление о неисправности конденсатоотводчика;
- немедленное определение местонахождения неисправного
- конденсатоотводчика;
- снижение потерь тепловой энергии;
- способность определить количество потерь (с помощью встроенного ПО).
Датчик TD5100 - температурный мониторинг.
- определяет температуру поверхности трубопроводов, клапанов и тд.
![](/appek.nsf/1f27979d2b58ff16c3257036002d9890/41434e54ae09b12dc32577730037691b/Body/64.2434?OpenElement&FieldElemFormat=jpg)
Потери пара на неработающих конденсатоотводчиках. |
