Водяные инжекторы форсуночные
Пароохладитель инжекторный IF-140
Пароохладитель погружной фланцевый с регулируемой форсункой
Диапазон регулирования: 20:1
Паропроводы: DN150 … DN1000
Давление: до 172 бар
Температура: до + 550°С
Присоединение фланцевое
к паропроводу: DN100 -150 PN16 … PN100
к водопроводу: DN25 … DN80 PN16 … PN100
Материал: кованая углеродистая или жаропрочная сталь
Форсунка: нерж.сталь 316 (стеллит – опция)
Минимальная температура охлаждения: + 6°С выше температуры насыщения
|
 |
 |
Автоматически изменяемое число сопел в зависимости от
перепада давления на форсунке обеспечивает оптимальное
распыление охлаждающей воды при изменении расходов и
давления пара. Диапазон хода пружины устанавливается
регулировочным винтом. |
Пароохладитель инжекторный многофорсуночный MIF-X24
Пароохладитель погружной фланцевый с изменяемым числом форсунок
Диапазон регулирования: 40:1
Паропроводы: DN150 … DN600
Давление: до 172 бар
Температура: до + 550°С
Присоединение фланцевое
к паропроводу: DN80 -100 PN16 … PN100
к водопроводу: DN25 … DN50 PN16 … PN100
Материал: кованая углеродистая или жаропрочная сталь
Форсунка: нерж.сталь 316 (стеллит – опция при давлении воды > 25 бар)
Минимальная температура охлаждения: + 6°С выше температуры насыщения

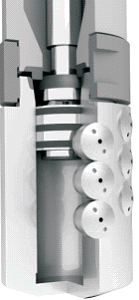

Регулирование выполняется перемещение поршня в теле
пароохладителя, изменяющего количество работающих форсунок.
Привод: интегральный, электрический или пневматический.
Регулирующий клапан на вводе воды в пароохладитель не требуется. |
 |
Пароохладитель инжекторный проходной BIF-104M
 |
Пароохладитель инжекторный для небольших паропроводов
Диапазон регулирования: 4:1
Паропроводы: DN25 … DN100
Давление: до 172 бар
Температура: до + 550°С
Присоединение фланцевое
к паропроводу: DN25, 50, 80,100 PN16 … PN100
к водопроводу: DN25, 40, 50 PN16 … PN100 (8)
Материал: кованая углеродистая или жаропрочная сталь
Сопло (5): нерж.сталь 316 (стеллит – при давлении воды > 25бар)
Седло (2): нерж.сталь 316 или 410/431
Минимальная температура охлаждения: + 6°С выше
температуры насыщения
Форсунка (5) оснащена встроенным обратным клапаном. Седло
защищает корпус пароохладителя от струйной эрозии. |
|
