Влагоотделитель Тип LD
Модели: АрмКон 11-LD, 12-LD, 13-LD, 16-LD
 Применение
Системы распределения сжатого воздуха или других газов
Расход конденсата: до 15 000,00 кг/ч
Максимальное давление: 3,0 МПа
Максимальная температура: +260 °С
Минимальная температура окружающей среды: до - 60 °С
Материалы
Корпус: нержавеющая сталь 304, 304L, 316
Фланцы: нержавеющая сталь 304, 304L, 316
Клапан и седло: особо прочная нержавеющая сталь 440°C
Поплавок элиптический: нержавеющая сталь 304
Присоединения
Резьбовые: 1/2" - 2"
Фланцевые: DN15...DN50 (класс и уплотнительная поверхность - в соответствии с рабочими условиями)
Буклет
Описание
Влагоотделители типа LD применяются в системах распределения сжатого воздуха или газораспределительных системах для автоматического дренажа конденсата. Влагоотделитель изготовлен полностью из нержавеющей стали. Корпус сварной неразборный.
Механизм регулирования дренажа – поплавковый, свободно плавающий, с запирающим шариковым клапаном. Поплавок, поднимаясь (опускаясь) в зависимости от уровня жидкости в корпусе, открывает (закрывает) проходное отверстие (седло) клапана.
Преимуществом влагоотделителей такой конструкции является длительный срок службы внутренних частей, использование седла большого диаметра, менее чувствительного к загрязнениям, присутствующим в среде.

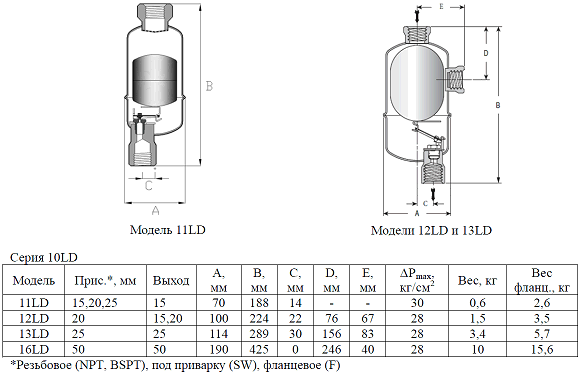

Габаритные размеры, вес

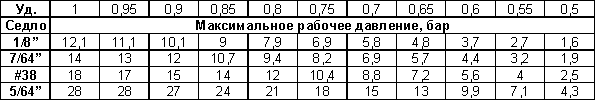

Максимальные рабочие давления в зависимости от удельного веса жидкости и седла
|
