УРОВНЕМЕРЫ

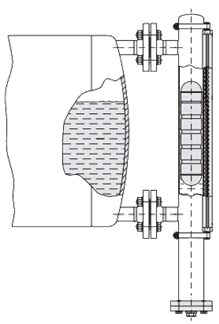

Байпасный указатель уровня с магнитным роликовым индикатором:

Байпасные указатели уровня применяются для непрерывного измерения и отображения уровня жидкости в резервуарах. Принцип действия основан на законе о сообщающихся сосудах–уровень в байпасной камере равен уровню измеряемой жидкости внутри резервуара. Индикация уровня обеспечивается системой роликовых магнитов, установленных в трубке на поверхности байпасной камеры, в которой белый цвет ролика соответствует отсутствию жидкости в сосуде, а красный – заполнению сосуда. Установленный в камере поплавок со встроенным магнитом находится на поверхности жидкости. Поднимаясь и опускаясь вместе с уровнем жидкости в сосуде, поплавок поворачивает магнитным полем ролик на 180°, обеспечивает визуальную индикацию уровня в сосуде.
- Непрерывная индикация уровня без использования источников питания
- Возможность применения во всех отраслях промышленности, благодаря использованию различных коррозионностойких материалов
- Присоединения к процессу: фланцевое, резьбовое, под приварку
- Длина: 150 … 6 000 мм (большие длины по запросу)
- Применение: котельные установки, подогреватели питательной воды, деаэраторы, баки с конденсатом, емкости готовой продукции и др.
Рабочие условия:
- Рабочая температура: -196 ... +450 °C
- Рабочее давление: от вакуума до 420 бар
- Плотность : от 340 кг/м3
Монтаж указателя уровня на емкость
Установка преобразователей уровня позволяет преобразовывать положение магнитного поплавка в электрический сигнал, соответствующий текущему уровню жидкости в емкости. В качестве датчиков используются герконы или магнитострикционные датчики.
Герконовый датчик
Труба датчика содержит в себе линейку из герконов с сопротивлениями. Герконы под действием перемещающегося магнитного поля поплавка последовательно замыкаются или размыкаются, что приводит к изменению суммарного сопротивления, величина которого определяется положением поплавка в байпасной камере.
Характеристики:
- Различное исполнение соединительной коробки
- Рабочая температура : - 50 …+350 °С
- Взрывозащищенное исполнение
- Выходные сигналы: 4 ... 20 мA, HART®, PROFIBUS® PA или FOUNDATION™ Fieldbus
- Расстояние между контактами: 18 мм, 10 мм, 5 мм
- Температура окружающей среды: -40 …+85 °С
Магнитострикционный датчик
Работа основана на принципе магнитострикции. Труба датчика содержит в себе провод из магнитострикционного материала, по которому проходят импульсы тока. Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости в байпасной камере. В точке пересечения магнитного поля, вызванного токовым импульсом, с магнитным полем поплавка возникает механическая волна, которая движется в направлении измерительной головки датчика. Измеряется интервал времени между отправленным и принятым импульсами, который пропорционален измеряемому уровню.
Характеристики:
- Рабочая температура: -60…+185 °С
- Выходные сигналы: 4 ... 20 мA, HART®
- Взрывозащищенное исполнение
- Температура окружающей среды: -40 …+85 °С
- Максимальная длина: 5 800 мм
- Разрешающая способность < 0,1 мм
- Исполнение с/без дисплеем
Магнитные переключатели
Магнитные переключатели предназначены для срабатывания при достижении предельных уровней в байпасных указателях уровня. Они генерируют сигнал, который может подаваться на сигнальные или управляющие устройства.
Характеристики:
- Безотказная работа даже в экстремальных условиях окружающей среды, например, грязь, влажность, газы, пыль и т. п.
- Высокая надежность эксплуатации
- Функция переключения без подачи напряжения
- Температура среды от -196 до +380 °C
- Исполнения с герконовым контактом, бесконтактным выключателем, микропереключателем или вращающимся магнитом
- Различное исполнение соединительного кабеля
|
