Поплавковые конденсатоотводчики
Данный тип приборов появился в начале ХХ века. Наглядный механизм отвода конденсата способствовал широкому производству данного типа конденсатоотводчиков, особенно для применения в теплообменных аппаратах большой мощности. Слабость закрытого поплавка по отношению к гидроударам, возможность засорения седла твердыми частицами в паре, большой объем газов, образующихся в свободном пространстве конденсатоотводчика при конденсации пара, стимулировали поиски альтернативных решений, а также ограничили область применения прибора зоной почти свободного истечения конденсата больших объемов.
Принцип действия
Поплавковый конденсатоотводчик использует закрытый поплавок в качестве силового элемента, выталкиваемого архимедовой силой и открывающего седло для истечения конденсата. При поступлении конденсата в корпус прибора поплавок поднимается и открывает выходное отверстие внизу корпуса.
Для исключения блокировки притока конденсата неконденсируемыми газами (воздушными пробками) и для предотвращения как повышения давления, так и образования угольной кислоты, в верхней части корпуса конденсатоотводчика устанавливается термостатический клапан, открывающийся при его охлаждении холодным конденсатом и нерастворимыми газами.
Когда в корпус начинает поступать горячий пар, закрывается термостатический клапан и при выходе конденсата опускается поплавок, закрывая выходной отверстие.
В конструкции поплавковых конденсатоотводчиков предусмотрена механическая связь уровня расположения поплавка по отношению к закрытию выходного отверстия такая, что всегда существует гидрозатвор, препятствующий возникновению условии для пролетного пара.
Преимущества
- Непрерывный отвод конденсата при температуре насыщения пара, низких перепадах давления и больших нагрузках.
- Устойчивый отвод большого количества неконденсируемых газов.
Недостатки
- Большие габариты и, соответственно, высокие тепловые потери на неизолированном корпусе прибора.
- При потере герметизации поплавка, как правило, закрывается седло.
- Чувствителен к гидроударам.
- Седло склонно к «заиливанию».
- Дополнительные приборы (фильтр, обратный клапан) устанавливаются вне корпуса, увеличивая габариты узла отвода конденсата.
- Не применим при сифонном дренаже без специальных аксессуаров.
![Поплавковый конденсатоотводчик Armstrong](/appek.nsf/1f27979d2b58ff16c3257036002d9890/87ebe1585fc4e776c325708b004692af/Body/0.1520?OpenElement&FieldElemFormat=gif)
![Поплавковый конденсатоотводчик Armstrong в разрезе](/appek.nsf/1f27979d2b58ff16c3257036002d9890/87ebe1585fc4e776c325708b004692af/Body/0.6E84?OpenElement&FieldElemFormat=gif)
Рисунок | Наименование | Техническое описание |

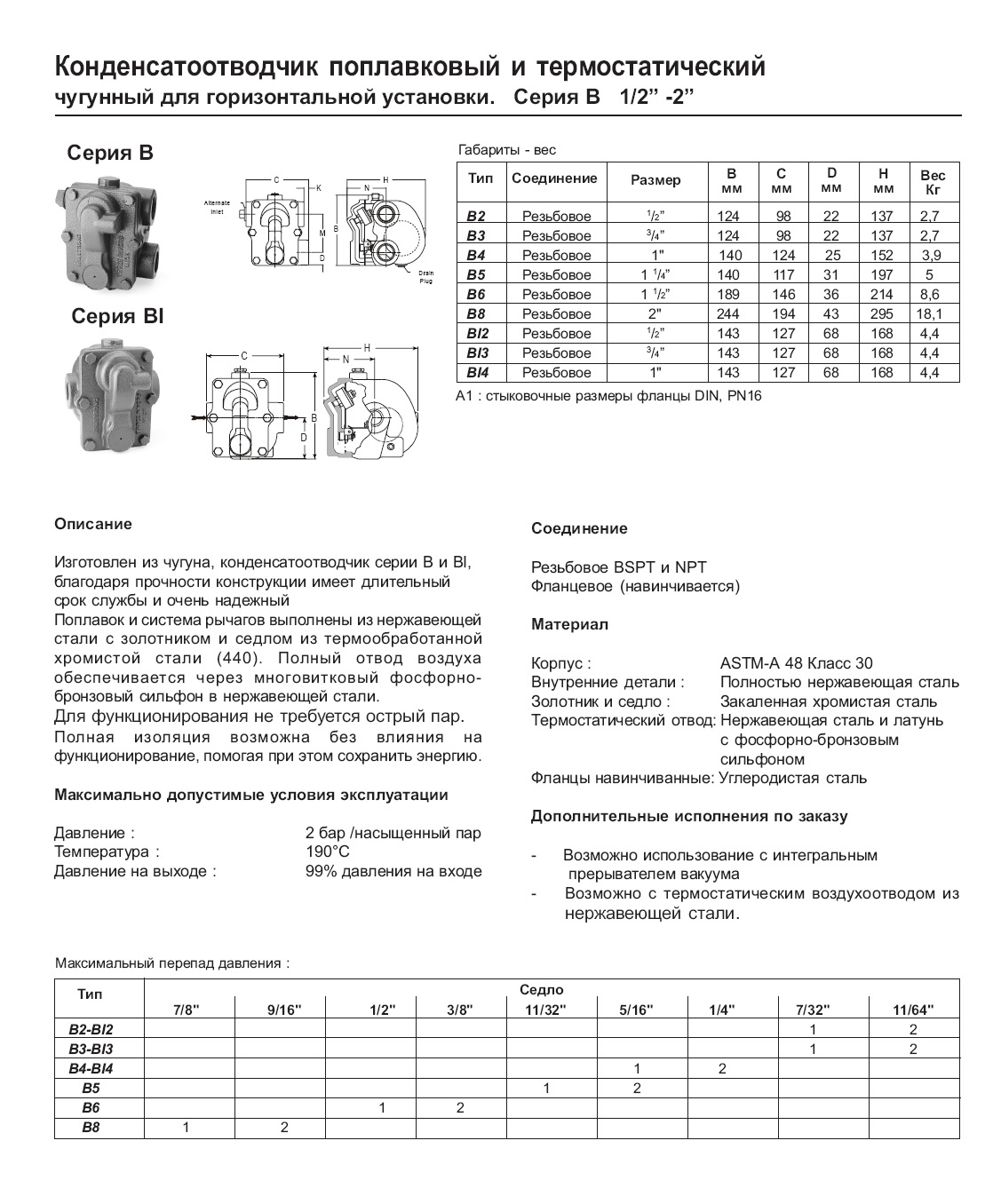

![](/appek.nsf/1f27979d2b58ff16c3257036002d9890/87ebe1585fc4e776c325708b004692af/Body/1.25D4?OpenElement&FieldElemFormat=gif) | Cерия B, корпус - чугун, для горизонтальной установки, Ду 15 - Ду 50, Ру 16, до 4,0 т/час, максимальный перепад 2 бар, присоединение - фланцевое, резьбовое | ![B&BL.jpg](/appek.nsf/1f27979d2b58ff16c3257036002d9890/87ebe1585fc4e776c325708b004692af/Body/1.2F26?OpenElement&FieldElemFormat=gif) |

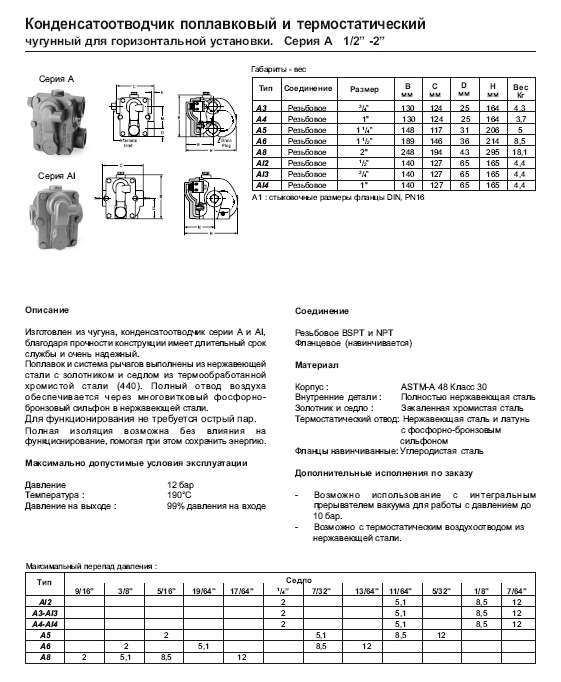

![](/appek.nsf/1f27979d2b58ff16c3257036002d9890/87ebe1585fc4e776c325708b004692af/Body/1.368A?OpenElement&FieldElemFormat=gif) | Cерия A, корпус - чугун, для горизонтальной установки, Ду 15 - Ду 50, Ру 16, до 4,0 т/час, максимальный перепад 12 бар, присоединение - фланцевое, резьбовое | ![А & AI.jpg](/appek.nsf/1f27979d2b58ff16c3257036002d9890/87ebe1585fc4e776c325708b004692af/Body/1.3F52?OpenElement&FieldElemFormat=gif) |

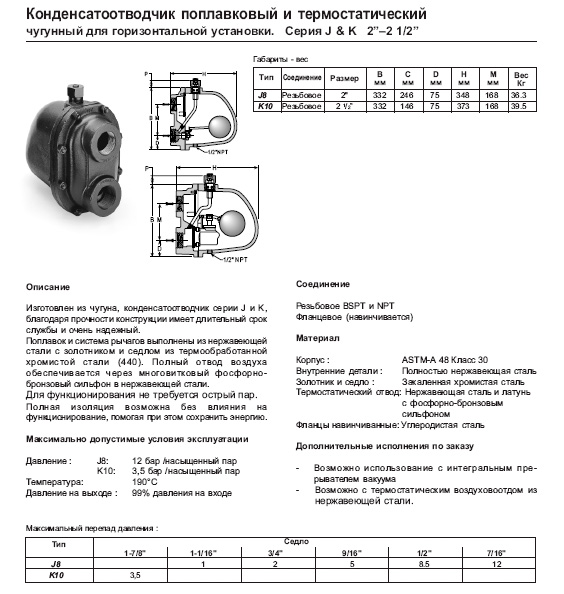

![](/appek.nsf/1f27979d2b58ff16c3257036002d9890/87ebe1585fc4e776c325708b004692af/Body/1.4724?OpenElement&FieldElemFormat=gif) | Cерия J&K, корпус - чугун, для горизонтальной установки, Ду 50 - Ду 65, Ру 16, до 5,0 т/час, максимальный перепад 12 бар, присоединение - фланцевое, резьбовое | ![J & K.jpg](/appek.nsf/1f27979d2b58ff16c3257036002d9890/87ebe1585fc4e776c325708b004692af/Body/2.31A?OpenElement&FieldElemFormat=gif) |

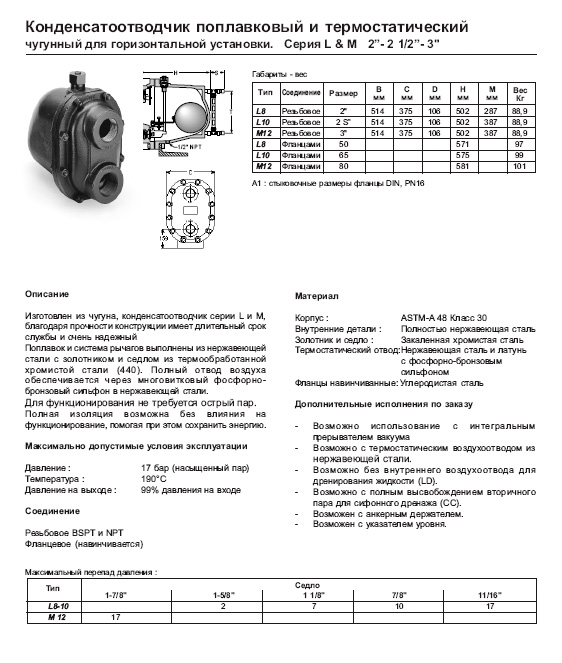

![](/appek.nsf/1f27979d2b58ff16c3257036002d9890/87ebe1585fc4e776c325708b004692af/Body/2.A58?OpenElement&FieldElemFormat=gif) | Cерия L&M, корпус - чугун, для горизонтальной установки, Ду 50 - Ду 80, Ру 16, до 104,0 т/час, максимальный перепад 17 бар, присоединение - фланцевое, резьбовое | ![L & M.jpg](/appek.nsf/1f27979d2b58ff16c3257036002d9890/87ebe1585fc4e776c325708b004692af/Body/2.1256?OpenElement&FieldElemFormat=gif) |
![](/appek.nsf/1f27979d2b58ff16c3257036002d9890/87ebe1585fc4e776c325708b004692af/Body/2.19A8?OpenElement&FieldElemFormat=gif) | Cерия CS, корпус - сталь, для горизонтальной или вертикальной установки, Ду 15 - Ду 50, Ру 40, до 7,0 т/час, максимальный перепад 31 бар, присоединение - фланцевое, резьбовое | ![CS.pdf](/appek.nsf/1f27979d2b58ff16c3257036002d9890/87ebe1585fc4e776c325708b004692af/Body/2.21CE?OpenElement&FieldElemFormat=gif) |
![](/appek.nsf/1f27979d2b58ff16c3257036002d9890/87ebe1585fc4e776c325708b004692af/Body/2.28F0?OpenElement&FieldElemFormat=gif) | Cерия LS&MS, корпус - сталь, для горизонтальной установки, Ду 50 - Ду 80, Ру 40, до 140,0 т/час, максимальный перепад 30 бар, присоединение - фланцевое, резьбовое | ![LS_page_01.pdf](/appek.nsf/1f27979d2b58ff16c3257036002d9890/87ebe1585fc4e776c325708b004692af/Body/2.30F6?OpenElement&FieldElemFormat=gif) ![LS_page_02.pdf](/appek.nsf/1f27979d2b58ff16c3257036002d9890/87ebe1585fc4e776c325708b004692af/Body/2.3A44?OpenElement&FieldElemFormat=gif) |
|
