Клапанные блоки (манифольды) и фитинги TriMeter-Fluid Connect (FC) предназначены для монтажа и эксплуатации:
- контрольно-измерительных приборов и автоматики (КИПиА)
- технологических систем газоснабжения и газораспределения
- элементов и блоков гидросистем
- пневмосистем общепромышленного назначения
- пневмосистем подвижного состава железных дорог
- линий распределения жидкостей и газов в системах управления технологическими процессами
Расходомеры Trimeter-deltaP и Trimeter-cone используют клапанные блоки и фитинги TriMeter-FC для присоединения импульсных линий к преобразователям давления и к первичным датчикам скорости, для оборудования узлов измерения расходов жидкостей и газов.
Клапанные блоки обеспечивают:
- подключение датчиков давления разных изготовителей;
- поставку преобразователей дифференциального давления и блока клапанов для расходомеров переменного перепада давления Trimeter-deltaP и Trimeter-Сone в сборе;
- дренаж и продувку импульсных линий;
- подключение калибраторов и поверку датчиков давления;
- замену средств измерения без остановки технологического процесса;
- различные варианты присоединения импульсных линий и средств измерения (с резьбовыми фитингами и фланцевым присоединением).
Изготавливаются из нержавеющей стали и легированных сталей, проходят 100% приемо-сдаточные испытания.
Конструкция и тестирование:
- Все клапанные блоки разработаны и тестируются для рабочих давлений и температур в соответствии с требованиями стандарта ASME B16.34
- Технические характеристики соответствуют нормам стандарта ASME B 31.3 для технологических трубопроводов
- Клапанные блоки проходят 100% приемо-сдаточные испытания, периодические и приемочные испытания в соответствии с MSS-SP-99
- Все клапанные блоки рассчитаны на стандартное давление 41 МПа (6 000 psi)
- Клапанные блоки на давление до 69 МПа (10 000 psi) или выше поставляются по специальному заказу
- Металлическое уплотнение между головкой клапана и корпусом блока обеспечивает высокие рабочие давление и температуру
- Возможно применение материалов, соответствующих стандарту NACE MR 01 75 (ГОСТ Р 53678-2009, ГОСТ Р 53679-2009), для эксплуатации клапанов в средах, содержащих сероводород
- Диапазон рабочих температур от –50°C до 230°C стандартно (до 500°C с графитовыми сальниками)
- Прослеживаемость кодов партий металлов
- Каждый клапан проходит пневматический тест азотом под давлением 6,9 МПа (1 000 psi) для контроля утечек в седле и сальнике. Максимально допустимая утечка не более 0,1 см/мин
- Другие виды испытаний и тестов возможны по запросу (вибрация, гелиевый тест и другие).

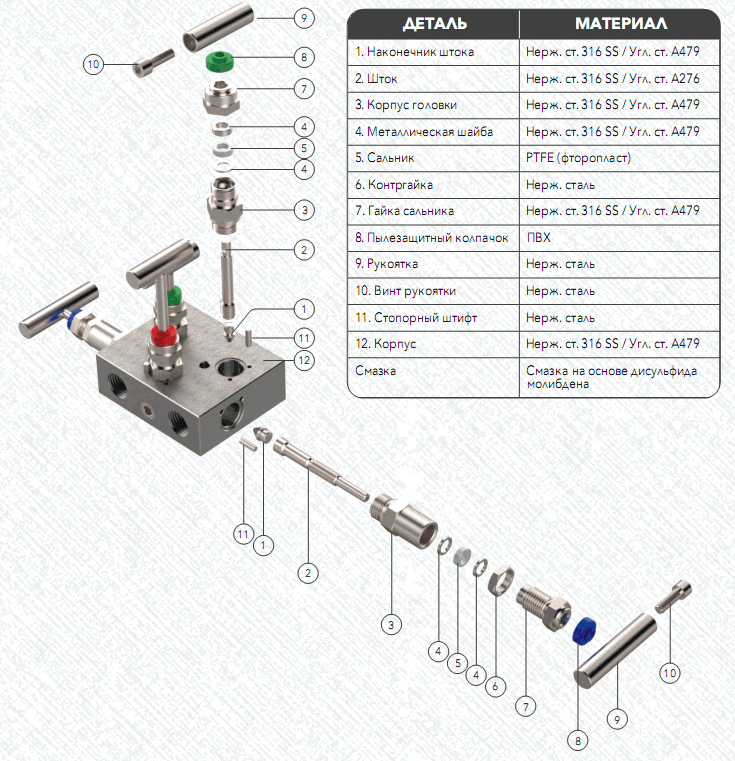

Конструкция головки клапана:

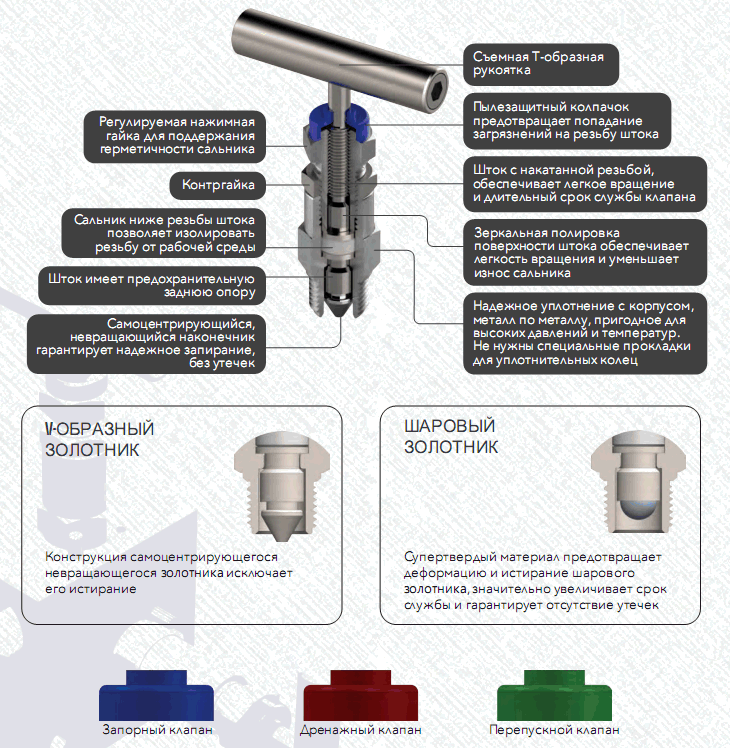

Головка клапана:

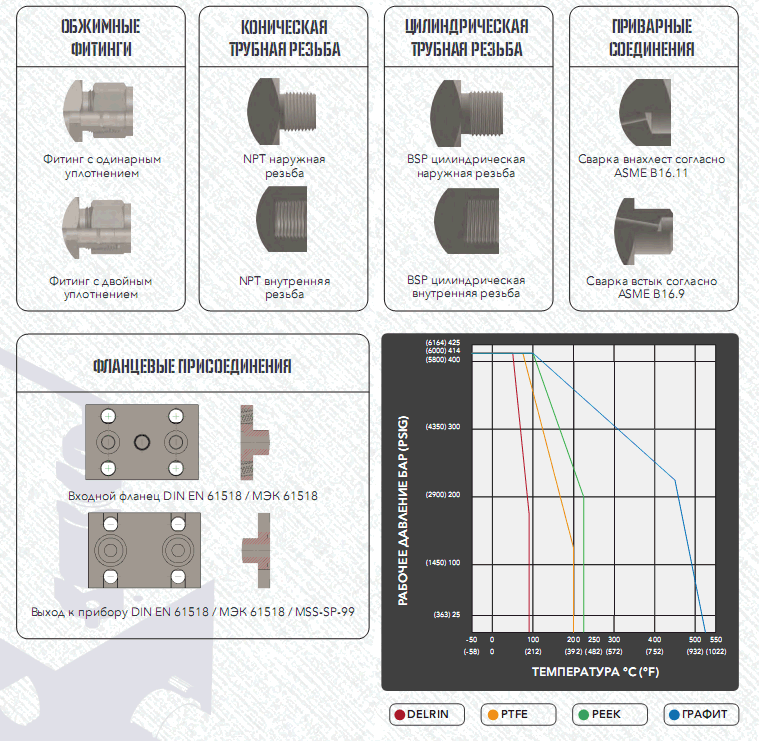

Типы присоединений:
Двухвентильные клапанные блоки 2D
Трехвентильные клапанные блоки 3D
Пятивентильные клапанные блоки 5D
Информация для заказа клапанных блоков
|
