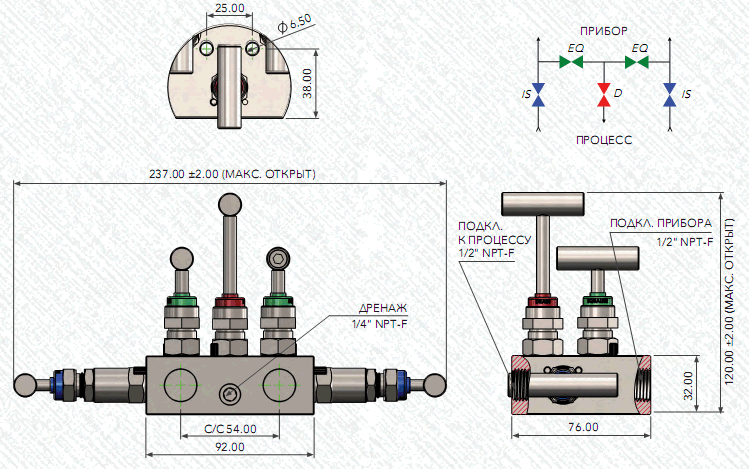

МОНТАЖ РЕЗЬБА - РЕЗЬБА:

Монтаж резьба - резьба предусмотрен для присоединения импульсных трубок с помощью резьбовых фитингов к клапанному блоку. 5-тивентильный клапанный блок имеет входы и выходы с внутренней резьбой 1/2" NPT, расстояние между центрами 54 мм (2-1/8"), два запорных клапана, два перепускных клапана и один спускной клапан. Вход/процесс: 1/2" NPT внутренняя Выход/прибор: 1/2" NPT внутренняя Дренаж: 1/4" NPT внутренняя

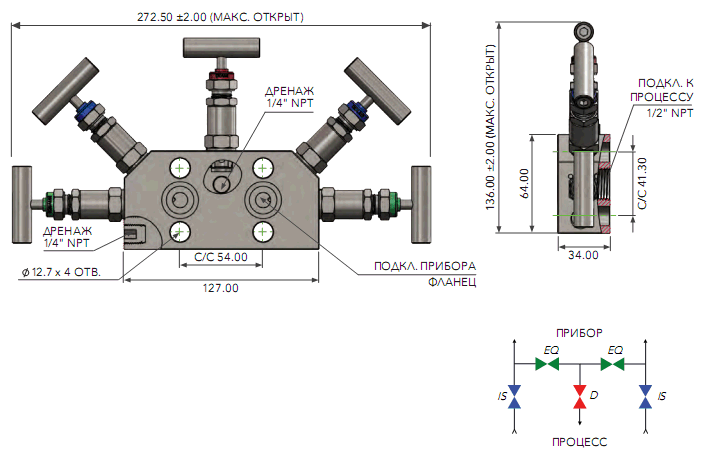

МОНТАЖ РЕЗЬБА - ФЛАНЕЦ

Монтаж резьба - фланец предусмотрен для подключения к приборам или к штуцерам отбора давления с фланцевым присоединением. 5-тивентильный клапанный блок имеет входы с внутренней резьбой 1/2" NPT и выходы с фланцевым присоединением, расстояние между центрами 54 мм (2-1/8"), два запорных клапана, два перепускных клапана и один спускной клапан. Вход/процесс: 1/2" NPT внутренняя Выход/прибор: фланец Дренаж: 1/4" NPT внутренняя

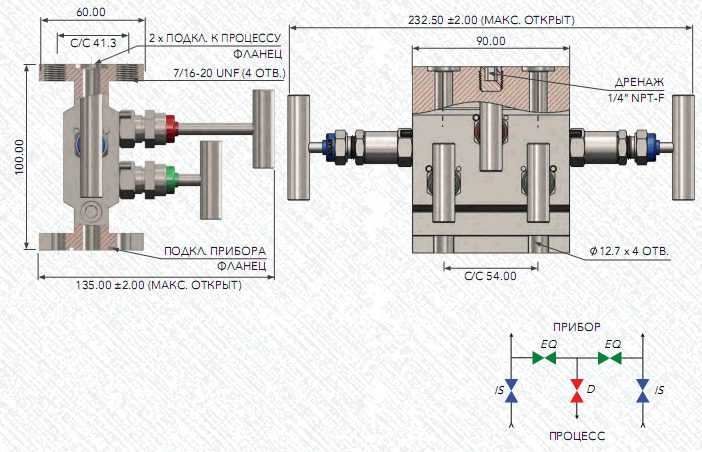

МОНТАЖ ФЛАНЕЦ - ФЛАНЕЦ

	Монтаж фланец-фланец предназначен для подключения фланцевых датчиков к фланцевым штуцерам отбора давления. 5-тивентильный клапанный блок имеет входы и выходы с фланцевыми присоединениями, расстояние между центрами 54 мм (2-1/8"), два запорных клапана, два перепускных клапана и один спускной клапан. Вход/процесс: фланец Выход/прибор: фланец Дренаж: 1/4" NPT внутренняя

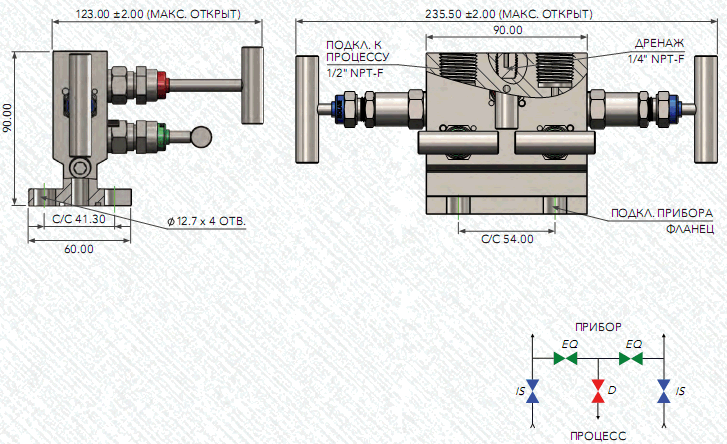

ИНТЕГРАЛЬНЫЙ МОНТАЖ

5-тивентильный клапанный блок с интегральным монтажом используется для подключения импульсных линий к преобразователям разности давлений. Требует минимального пространства для монтажа. Блок имеет фланцевое присоединение к прибору и резьбовые входы с расстоянием между центрами 54 мм (2-1/8"), два запорных клапана, два уравнительных клапана, и одни спускной клапан. Вход/процесс: 1/2" NPT внутренняя Выход/прибор: фланец Дренаж: 1/2" NPT внутренняя
