Конденсатоотводчики биметаллические

Биметаллический конденсатоотводчик - идеальный прибор для отвода конденсата перегретого пара. Относятся к классу термостатических устройств. Биметаллические конденсатоотводчики изменяют свою пропускную способность в больших пределах в зависимости от температуры конденсата, что особенно важно при прогреве паропроводов или продуктопроводов, обогреваемых спутниками. Как правило, оснащаются встроенными фильтрами, а золотник выполняет функцию встроенного обратного клапана.

Принцип действия

Биметаллический элемент при появлении горячего конденсата и/или пара изгибается под действием разных коэффициентов расширения металлических пластин, поднимая шток с золотником в седло конденсатоотводчика, при этом перепад давления на конденсатоотводчике стремится сдвинуть пластины в противоположную сторону, открывая седло. Обе силы, действуя в противофазе, обеспечивают самонастройку конденсатоотводчика на текущую пропускную способность по конденсату.

Преимущества

• Работа на перегретом паре
• Устойчивый отвод конденсата в широком диапазоне расходов конденсата
• Регулируемая пропускная способность
• Компактность
• Снижение температуры конденсата на выходе

Недостатки

• Чувствительность к загрязнениям
• Иссечение седла струями конденсата
• При «отказе» может быть в любом положении
• Чувствителен к «размораживанию» при монтаже, отличном от вертикального

Риcунок	Наименование	Техническое описание

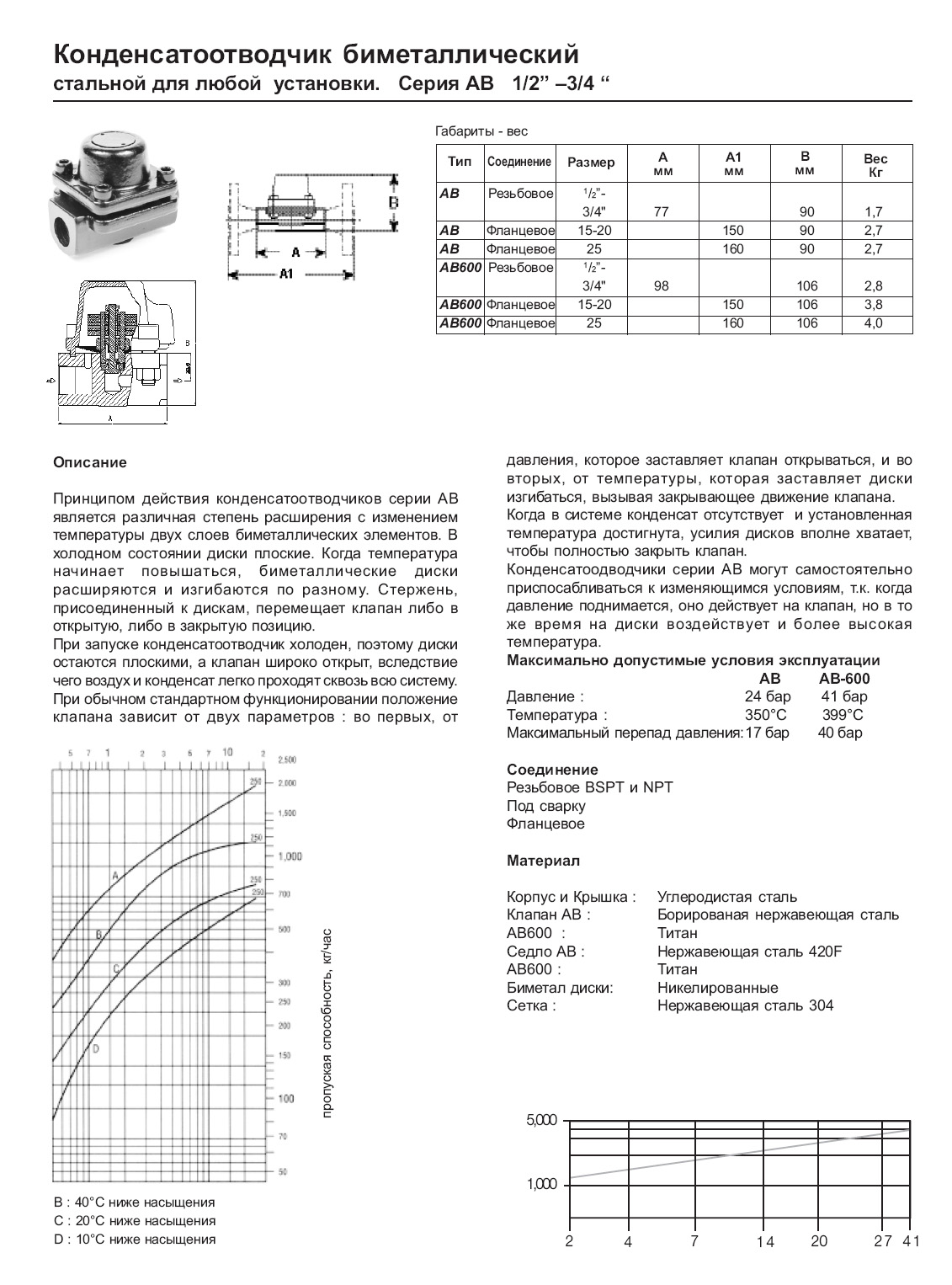

	Серия АВ 1/2"-3/4", корпус - углеродистая сталь, для любой установки, до 4 т/час, присоединение - резьбовое, фланцевое, приварное
	Серия SH 1/2"-3/4"-1", корпус - нержавеющая сталь, для любой установки, до 4,99 т/час, присоединение - резьбовое, фланцевое, приварное
