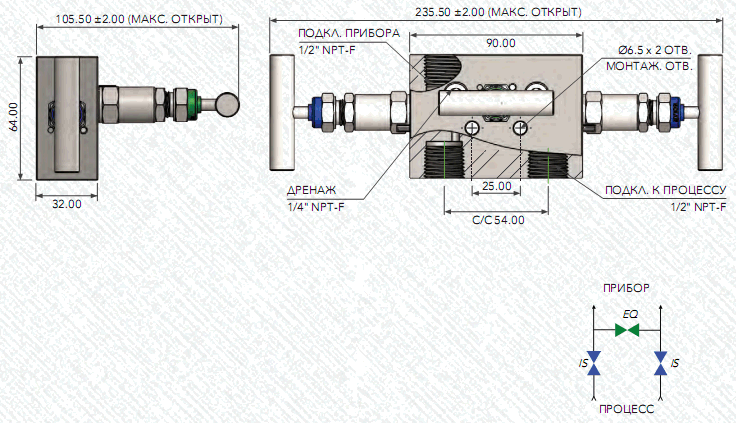

МОНТАЖ РЕЗЬБА - РЕЗЬБА:
| Монтаж резьба - резьба предусмотрен для присоединения импульсных трубок с помощью резьбовых фитингов к клапанному блоку.
3-хвентильный клапанный блок имеет входы и выходы с внутренней резьбой 1/2" NPT, расстояние между центрами 54 мм (2-1/8"), два запорных клапана, один перепускной клапан и два дренажных выхода с резьбой 1/4" NPT.
Вход/процесс: 1/2" NPT внутренняя
Выход/прибор: 1/2" NPT внутренняя
Дренаж: 1/4" NPT внутренняя |
 |

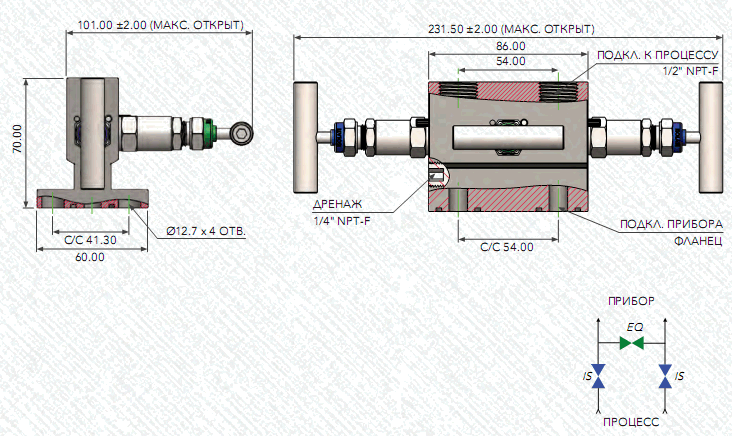

МОНТАЖ РЕЗЬБА - ФЛАНЕЦ
| Монтаж резьба - фланец предусмотрен для подключения к приборам или к штуцерам отбора давления с фланцевым присоединением.
3-хвентильный клапанный блок имеет два входа с внутренней резьбой 1/2" NPT, два выхода с фланцевым присоединением, с расстоянием между центрами отверстий 54 мм (2-1/8"), два запорных клапана, один перепускной клапан и два дренажных выхода 1/4" NPT.
Вход/процесс: 1/2" NPT внутренняя
Выход/прибор: фланец
Дренаж: 1/4" NPT внутренняя
|
 |

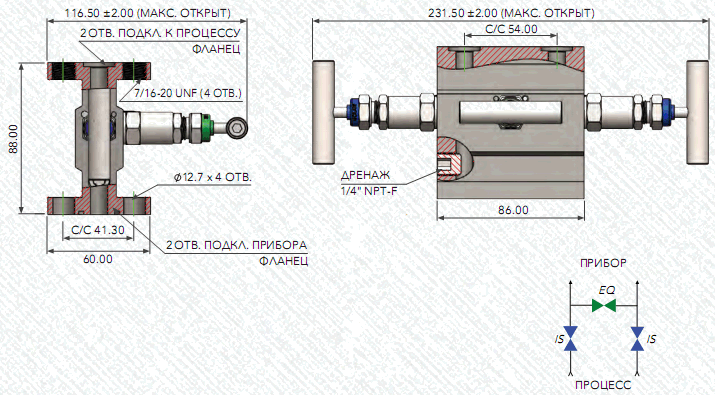

МОНТАЖ ФЛАНЕЦ - ФЛАНЕЦ
| Монтаж фланец-фланец предназначен для подключения фланцевых датчиков к фланцевым штуцерам отбора давления.
3-хвентильный клапанный блок имеет фланцевые входы и выходы с расстоянием между центрами отверстий 54 мм (2-1/8"), два запорных клапана, один перепускной клапан и два дренажных выхода 1/4" NPT-F.
Вход/процесс: фланец
Выход/прибор: фланец
Дренаж: 1/4" NPT внутренняя
|
|
КОПЛАНАРНЫЙ БЛОК
| 3-вентильный копланарный блок используется для подключения импульсных линий к преобразователям разности давлений. Требует минимального пространства для монтажа. Блок имеет фланцевое присоединение к прибору и резьбовые входы с расстоянием между центрами 54 мм (2-1/8"), два запорных клапана, один уравнительный клапан и два дренажных выхода 1/4" NPT-F.
Вход/процесс: 1/2" NPT внутренняя
Выход/прибор: фланец
Дренаж: 1/4" NPT внутренняя
|
|
|
