Перегретый пар, как правило, охлаждается с помощью контактных смесительных охладителей, когда охлаждающая жидкость вводится в паропровод, тем самым повышая энтальпию транспортируемого пара. В зависимости от способов ввода конденсата в пар зависят как интенсивность и равномерность охлаждения пара, так и долговечность стенок паропровода, подвергающихся повышенным температурным напряжениям и эрозийным воздействиям воды.
В устройствах, использующих принцип Вентури для смешения конденсата с паром, охлаждение пара выполняется наиболее "мягким образом". Давление подводимого конденсата не требует превышения давление пара в паропроводе, что характерно для форсуночных пароохладителей.
Данная особенность позволяет исключить в охладителях Вентури применение повысительных насосных станций, что существенно снижает затраты на оборудование РОУ. Соответственно, отсутствуют эрозия паропровода и затраты на футеровку паропроводов. Охлаждение до требуемой температуры происходит по всему объему пара на достаточно короткой длине паропровода.
ПАРООХЛАДИТЕЛЬ ВЕНТУРИ АРМКОН-ВК
Пароохладитель Вентури АрмКон-ВК эффективно используется при низких скоростях пара. Охлаждающая вода подается под давлением, не превышающем давление перегретого пара. Падение давления пара на конусе вызывает подсос воды в паропровод, где высокая скорость турбулентного потока равномерно смешивает охлаждающую воду с паром. Выполняет одновременно две функции:
- статического смесителя;
- струевыпрямителя, обеспечивающего одинаковый профиль скоростей пара на замыкающей окружности конуса.
Принцип действия
Встроенный конус выполняет функцию сужения трубопровода в классическом исполнении трубы Вентури. Падение давления пара на встроенном конусе вызывает подсос охлаждающей жидкости в паропровод и ее равномерное интенсивное смешение с паром. Эрозии конуса не наблюдается, футеровка корпуса не требуется.
Эти достоинства пароохладителя Вентури обусловлены тем, что конус выполняет также функцию струевыпрямителя потока. Поэтому гидравлические сопротивления перед пароохладителем не оказывают влияния на профиль скоростей потока на конусе пароохладителя по сравнению с идеальным распределением скоростей.
Технические характеристики:
Диапазон охлаждаемых расходов пара: 2-20% от рабочего значения
Потери давления пара: < 0,7 бар
Монтаж: горизонтальный или вертикальный
Материал:
Ду25 – Ду100 нерж.сталь
Ду150 – Ду400 корпус – углеродистая сталь (жаростойкая сталь до + 600 оС)
конус – нерж.сталь
Присоединения: под сварку, фланцевые до ANSI150 … 1500
Монтаж термометра
Монтаж термометра сопротивления выполняется на расстоянии не менее 10 м после пароохладителя при условии охлаждения перегретого пара на 5 оС выше температуры насыщения.
При охлаждении пара на менее близкие к насыщению условия термометр может устанавливаться ближе к пароохладителю. При охлаждении пара на 40 оС выше температуры насыщения термометр может быть установлен на расстоянии в 5 м.
ПАРООХЛАДИТЕЛЬ ВЕНТУРИ ПОГРУЖНОГО ТИПА
Пароохладители смесительного (контактного) типа серии 6953 служат для регулируемого снижения температуры перегретого пара до значений, близких температуре насыщения.

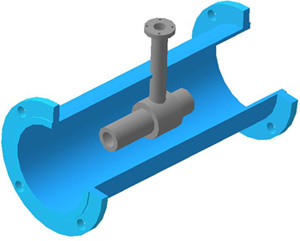

Пароохладители снижают температуру пара путем смешения воды и перегретого пара в погружной трубке Вентури перед вводом пароводяной смеси в поток перегретого пара.
Пароохладители могут устанавливаться как горизонтально, так и вертикально, они используются в основном при постоянных значениях расхода пара и минимальных потерях давления.
Погружные пароохладители являются уменьшенной модификацией полномасштабных охладителей «Вентури», в них разряжение, создаваемое перегретым паром при его ускорении в смесительной головке, вызывает подсос охлаждающей воды в циркуляционную камеру.
Охлаждающая вода должна подаваться в охладитель под давлением, не превышающем давление перегретого пара !
Принцип действия
Перегретый пар, проходя через погружное сопло Вентури, создает падение давление в циркуляционной камере, куда подсасывается охлаждающая вода. Здесь вода смешивается с паром, охлажденная пароводянная смесь выходит в местный диффузор сопла, где давление повышается и пароводяная смесь выбрасывается из сопла непосредственно в охлаждаемый поток пара. Передача теплоты в этих условиях осуществляется без контакта со стенкой паропровода, обеспечивая максимальную эффективность охлаждения пара при минимальном износе трубы.
Пароохладители выпускаются как для монтажа по месту эксплуатации (653-D), так и предустановленные и испытанные в заводских условяих (653-A и 653-C).

Монтаж термометра
Термометр сопротивления устанавливается на расстоянии не менее 10 м после пароохладителя при условии охлаждения перегретого пара на 5оС выше температуры насыщения.
При охлаждении пара на более далекие от насыщения условия термометр может устанавливаться ближе к пароохладителю. При охлаждении пара на 40оС выше температуры насыщения термометр может быть установлен на расстоянии в 5 м. |
