Клапаны непрерывной продувки котлов
1. Ручной клапан-регулятор
Клапаны непрерывной продувки Tasco являются комбинированным устройством, сочетающим в себе клапан и регулятор расхода со специальным циферблатным микрометром, который позволяет оператору регулировать расход через клапан с очень высокой точностью (полное открытие клапана в пределах ста поворотов штурвала). Каждый клапан Tasco оснащен V-образным золотником, гарантирующим пропорциональное распределение протекающей среды по всему проходному сечению. Клапаны Tasco обеспечивают отменное качество контроля температуры и расхода, экономя пар и топливо котла.
Рабочая температура: до 300°С
Рабочее давление: до 40 бар
Присоединение: резьбовое
Материал корпуса: бронза
Привод: ручной (штурвал, рычаг)
Взрывобезопасная конструкция.
Габаритные размеры и вес (для клапанов с классом давления ANSI #150 20 бар):
Диаметр | С | D | E (открыт) | F (закрыт) | J | Y | Вес, кг |
1/4" | 60 | 56 | 106 | 98 | 30 | 25 | 0,5 |
3/8" | 60 | 56 | 106 | 98 | 30 | 25 | 0,5 |
1/2" | 60 | 65 | 118 | 110 | 33 | 32 | 0,7 |
3/4" | 75 | 71 | 137 | 127 | 40 | 36 | 1 |
1" | 95 | 76 | 156 | 148 | 48 | 45 | 1,6 |
1 1/4" | 110 | 86 | 179 | 165 | 56 | 53 | 2,5 |
1 1/2" | 120 | 111 | 221 | 203 | 60 | 63 | 3,6 |
2" | 150 | 122 | 246 | 221 | 75 | 75 | 5,9 |
Габаритные размеры и вес (для клапанов с классом давления ANSI #300 40 бар):
Диаметр | С | D | E (открыт) | F (закрыт) | J | Y | Вес, кг |
1/4" | 58 | 71 | 134 | 117 | 29 | 22 | 0,7 |
3/8" | 63 | 71 | 134 | 117 | 31 | 27 | 0,7 |
1/2" | 72 | 76 | 141 | 133 | 36 | 31 | 0,9 |
3/4" | 89 | 87 | 167 | 156 | 45 | 39 | 1,8 |
1" | 104 | 112 | 224 | 212 | 52 | 47 | 2,7 |
1 1/4" | 123 | 124 | 220 | 204 | 62 | 59 | 4,1 |
1 1/2" | 133 | 134 | 245 | 225 | 66 | 66 | 5,0 |
2" | 163 | 148 | 288 | 263 | 81 | 81 | 9,1 |
2. Клапан с электроприводом
 Особенности клапана:

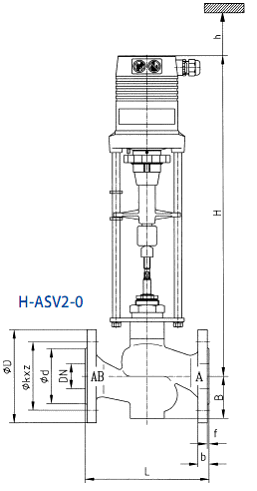

Модель H-ASV2-0 - конструкция по типу запорного вентиля;
Модель H-SV2 - с пробоотборником;
Модель H-ASV2-2 - с резьбовым соединением 12 мм для охладителя пробоотборника.
Особенности электропривода MC163:
Управляется микроконтроллером;
Автоматическая самонастройка при вводе в эксплуатацию;
Износостойкая одометрическая система (реверберационный датчик);
Встроенное ЭСППЗУ (Электрически стираемое программируемое постоянное запоминающее устройство);
Внешний сигнал для ручной регулировки времени хода штока;
Обнаружение ошибок во время продолжительной работы (в случае засора);
Крышка может быть установлена в 4 позициях, перекрытие 90°, не требуются зажимные винты;
Принятие безопасного положения по бинарному сигналу (защита от замерзания);
Защитная изоляция.
Материалы:
Корпус: углеродистая сталь GS-C25N;
Осевые уплотнения: графит;
Внутренние части: игольчатый конус и седло изготовлены из упрочненной хромникелевой стали.
Опции:
Напряжение: 24 В постоянного тока или 115 В переменного тока;
Защита: IP65.
Технические параметры:
Клапан:
| Допустимое давление | бар | 32 |
| Номинальный диаметр | DN | 15 | 20 | 25 |
| Коэффициент протечки | 0,01% от коэффициента пропускной способности Kv |
| Коэффициент пропускной способности Kv | 0,16-2,5 |
Электропривод:
| Напряжение | [В] переменного тока | 230+6%/-10% |
| Частота | [Гц] | 50/60 5% |
| Усилие | [кН] | 1.3 |
| Время хода штока | [с/мм] | регулируется,4, 6 |
| Сердечник | [мм] | макс.30 |
| Энергопотребление | [ВА] | макс.14 |
| Защита | EN 60529 | IP54 |
| Температура окр. среды | [°C] | 0…+50 |
| Вес | [кг] | ~ 2,4 |
| Переключающие пределы ход штока |  | зависит от нагрузки |
Непрерывная продувка:
В связи с тем, что плотность и жесткость питательной воды увеличивается в ходе непрерывного процесса испарения в парогенераторе, минеральный состав воды в парогенераторе должен поддерживаться в соответствии с требованиями производителя для исключения поломки. Непрерывная продувка обеспечивает контроль минерального состава котловой воды. При повышение солесодержания в воде также растет ее удельная проводимость. Удельная проводимость контролируется датчиком проводимости EL22 и контроллером FLB1. Контроллер FLB1 посылает сигнал в диапазоне 4-20 мА универсальному ПИ-регулятору KS40-1. KS40-1 осуществляет управление клапаном непрерывной продувки, а соответственно и процессом контроля качества питательной воды при помощи продувки.
