Датчики проводимости и контроллеры

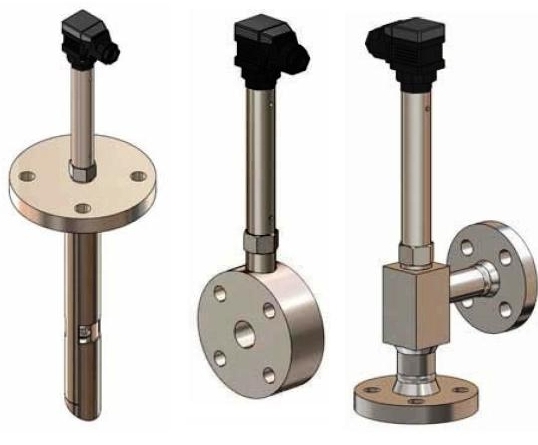

Датчики проводимости (солесодержания TDS) выпускаются в различных исполнениях для удобства монтажа на котлах различной мощности и/или конструкции.
Измерение ΤDS в пределах: 0 - 10 000 μS/см

EL 18:
для межфланцевого монтажа на трубопроводе, установка произвольная
максимальное рабочее давление Pmax = 40 бар

EL 22:
для вертикального монтажа на котле
максимальное рабочее давление Pmax = 32 бар
длина зонда 500 мм, увеличение длины с шагом 100 мм

EL 23:
для монтажа в +/- 45° от вертикали
максимальное рабочее давление Pmax = 80 бар
длина зонда 500 мм, увеличение длины с шагом 100 мм
присоединение резьбовое, фланцевое
(опция Ру160).




Преобразователи электропроводности FAR1 преобразовывают значение электропроводности, снимаемое с датчика проводимости, в непрерывный аналоговый сигнал 4-20 мА. Преобразователь FAB1 выполняет функцию защиты оборудования от критических значений солесодержания, обеспечивая срабатывание выходного реле при превышении значения электропроводности выше заданного уровня. Сигнал с реле подается для полного открытия регулирующего клапана на фиксированный интервал времени, задаваемый на FAB1.
Преобразователи серии АХ 400 являются двухканальными устройствами, допускающими одновременное подключение либо двух датчиков электропроводности, либо датчика электропроводности и датчика рН в зависимости от комплектации. На выходе АХ 400, кроме двух аналоговых сигналов 4-20 мА, имеются три релейных выхода на 5А, настраиваемые по месту эксплуатации.



Контроллер непрерывной продувки АХ 430 с встроенным ПИД-регулятором является параметрически настраиваемым устройством в одноконтурной системе управления. Контроллер имеет один вход и один управляющий аналоговый выход 4-20мА. Представляет собой версию АХ 400 при замене функциональных плат в том же корпусе. Электропитание 12-30В.
